Ficha nº7 – Resistência elétrica
Voltar a: Física e Química
Resistência elétrica
1. Refere quais as principais conclusões, relativamente à variação da resistência elétrica de um condutor com o seu comprimento.
- A resistência elétrica é diretamente proporcional ao comprimento do condutor, pelo que quanto maior o comprimento de um condutor, maior a sua resistência elétrica.

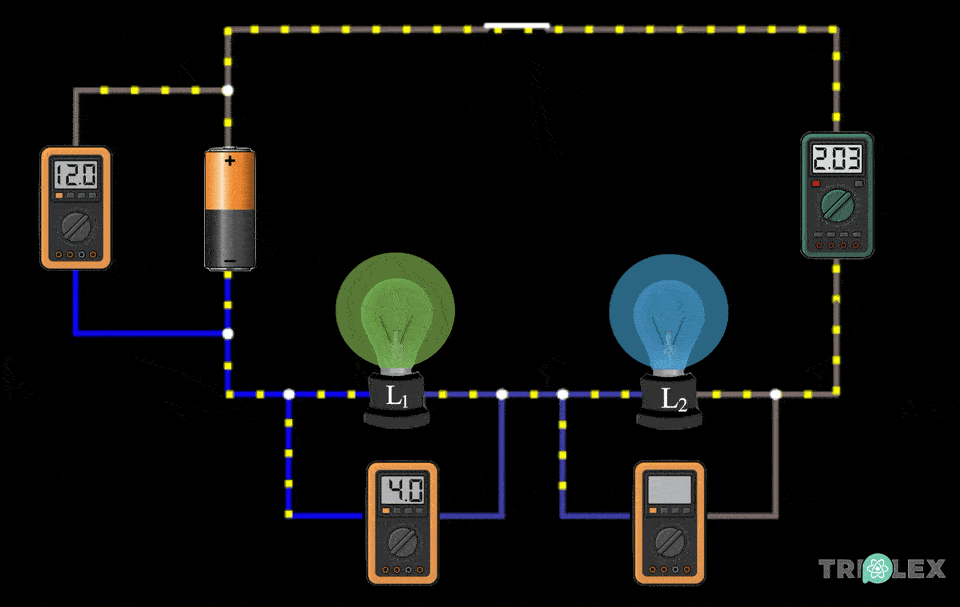

2. Observa o circuito representado na figura.
2.1 Determina o valor da resistência elétrica da lâmpada L1;
2.2 o valor da tensão elétrica medido no voltímetro V2;
2.3 o valor da resistência elétrica da lâmpada L2;
2.4 o valor da resistência elétrica total do circuito, compara o valor obtido com os valores das resistências elétricas das lâmpadas L1 e L2.
2.1
2.2
2.3
2.4
A resistência total do circuito das duas lâmpadas associadas em série é igual à soma das resistências das lâmpadas L1 e L2 associadas.
3. De que grandezas elétricas, que se podem medir diretamente com aparelhos, depende a corrente elétrica que passa num condutor?
- Da diferença de potencial nos terminais do condutor e da sua resistência.
4. Efetua as seguintes conversões de unidades.
4.1 230 mΩ = _____ Ω;
4.2 445 Ω = _____ mΩ;
4.3 35 Ω = ______ kΩ;
4.4 0,0093 Ω = ______ mΩ;
4.5 72,0 kΩ = ______ Ω;
4.6 0,82 kΩ = ______ mΩ.
4.1 230 mΩ = 0,230 Ω;
4.2 445 Ω = 445000 mΩ;
4.3 35 Ω = 0,035 kΩ;
4.4 0,0093 Ω = 9,3 mΩ;
4.5 72,0 kΩ = 72000 Ω;
4.6 0,82 kΩ = 82000 mΩ.
5. Completa a afirmação com as designações corretas.
5.1 A resistência elétrica é uma grandeza física _______, representa-se por _______ a unidade SI é o _______, e o seu símbolo __________.
5.2 Um bom condutor elétrico tem ________ resistência sendo ________ o valor da corrente elétrica no circuito.
5.3 A resistência elétrica _______ com _______, _______ pela expressão _______.
5.1 A resistência elétrica é uma grandeza física escalar, representa-se por R a unidade SI é o ohm, e o seu símbolo Ω.
5.2 Um bom condutor elétrico tem pequena resistência sendo elevado o valor da corrente elétrica no circuito.
5.3 A resistência elétrica mede-se com ohmímetros, calcula-se pela expressão R = U/I.

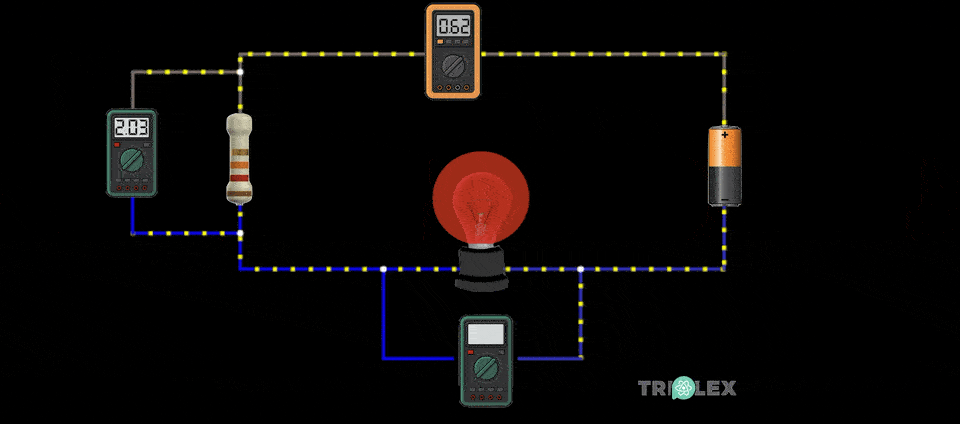

6. Observa atentamente o circuito esquematizado na figura, onde foi utilizada uma lâmpada de 30 Ω.
6.1 Calcula a resistência.
6.2 Calcula a d.d.p. da lâmpada.
6.1
6.2
7. A resistência elétrica de um condutor pode ser determinada por …
(A) … R = U / I
(B) … R = U x I
(C) … R = U – I
(D) … R = U + I
- Opção (A)
8. Observa o gráfico da figura.
8.1 Qual dos condutores, A ou B, é um condutor óhmico?
8.2 Completa corretamente a seguinte afirmação.
“Quando os condutores A e B são submetidos a uma mesma ________ de 9,0 V, o condutor _______ é percorrido por uma corrente elétrica maior. Para essa tensão elétrica, a resistência elétrica de A é _______ do que a resistência elétrica de B.
8.1 O condutor óhmico é o condutor A, pois a característica do condutor é uma reta que passa pela origem do referencial.
8.2 Quando os condutores A e B são submetidos a uma mesma tensão de 9,0 V, o condutor B é percorrido por uma corrente elétrica maior. Para essa tensão elétrica, a resistência elétrica de A é maior do que a resistência elétrica de B.
9. Observa o multímetro digital da figura, que está a medir a resistência elétrica de um condutor.
9.1 Qual dos seguintes valores é superior ao valor medido no aparelho?
(A) 13 Ω
(B) 13 mΩ
(C) 1 kΩ
(D) 13 KΩ
9.2 Que nome se dá ao multímetro quando funciona na função mostrada na figura?
9.3 Como se faz a ligação desse aparelho ao condutor onde se pretende fazer a medição?
9.1 Opção (D)
9.2 Ohmímetro digital
9.3 Liga-se diretamente aos terminais do condutor cuja resistência se pretende medir, com este desligado do circuito a que pertence.
10. Considera os elementos de circuitos elétricos apresentados.
10.1 Escreve o nome de cada um dos elementos representados na figura.
10.2 Dos elementos presentes na figura indica os que:
- são chamados resistências ou resistores.
- não se chamam resistências mas têm grande resistência elétrica.
- têm uma resitência elétrica muito pequena.
10.1
A – Voltímetro
B – Fios de ligação
C – Lâmpada
D – Amperímetro
E – Resistência de carvão
F – Interruptor
G – Reóstato
10.2
- são chamados resistências ou resistores.
⇒ E – Resistência de carvão
⇒ G – Reóstato
- não se chamam resistências mas têm grande resistência elétrica.
⇒ A – Voltímetro
⇒ D – Amperímetro
- têm uma resitência elétrica muito pequena.
⇒ B – Fios de ligação
⇒ D – Amperímetro
⇒ F – Interruptor
11. Refere quais as principais conclusões, relativamente à variação da resistência elétrica de um condutor com a sua espessura.
- A resistência elétrica é inversamente proporcional à área da secção reta, pelo que quanto maior a espessura de um condutor, menor a sua resistência elétrica.
12. Observa o gráfico.
12.1 Os condutores A e B são dois condutores óhmicos?
12.2 Determina o valor da resistência elétrica de cada um dos condutores.
12.1 Os condutores A e B são dois condutores óhmicos porque o gráfico da tensão elétrica em função da corrente elétrica é uma reta.
12.2
13. Observa o esquema de circuito abaixo, em que o valor máximo da resistência variável é 120 Ω.
13.1 Que nome se dá ao aparelho que permite introduzir uma resistência variável num circuito?
13.2 Qual é o valor da resistência introduzida no circuito?
13.3 Para a mesma tensão aplicada, altera-se a resistência para metade do valor máximo, qual valor o amperímetro marcará, em miliamperes?
13.1 Reóstato
13.2 Esta é também a diferença de potencial nos terminais da resistência:
13.3 Se R = 60 Ω
14. Explica o significado de resistência elétrica de um condutor.
A resistência elétrica é uma propriedade do condutor que se relaciona com a oposição que oferece à passagem dos eletrões de condução.
15. Seleciona a opção incorreta.
(A) A resistência à passagem da corrente elétrica de um condutor depende do material de que é constituído.
(B) Há materiais que oferecem maior resistência à passagem da corrente elétrica do que outros.
(C) Quanto maior a resistência elétrica de um condutor, mais facilmente conduz a corrente elétrica.
(D) Os aparelhos que permitem medir diretamente a resistência elétrica de um condutor são os ohmímetros.
- Opção (C)
