Ficha nº2 – Eletricidade
Voltar a: Física e Química
Eletricidade
1. Indica três regras de segurança relacionadas com a utilização da corrente elétrica.
Por exemplo:
– Nunca permitir o contacto da água (ou das mãos húmidas) com aparelhos elétricos em funcionamento.
– Desligar os aparelhos elétrico no interruptor, removendo depois a ficha da tomada de forma suave.
– Reparar eletrodomésticos a penas quando estes estejam desligados da corrente elétrica.

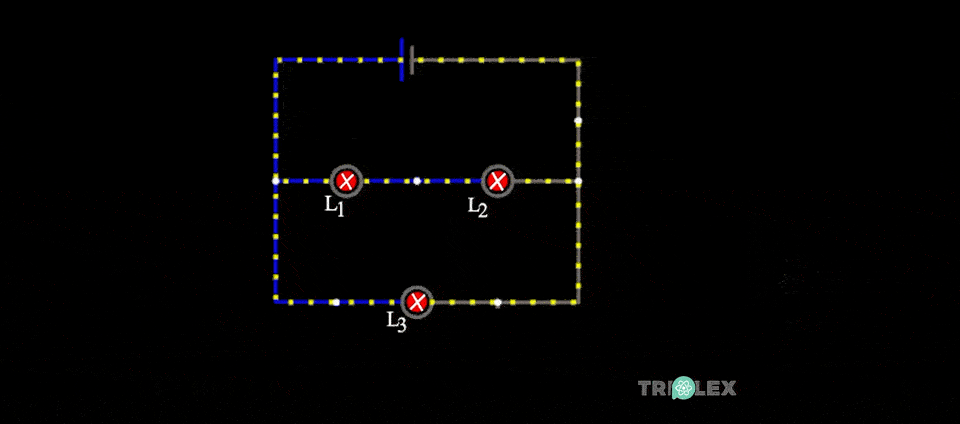

2. Considera o circuito elétrico esquematizado na figura.
2.1 Como se encontram associadas as lâmpadas L1 e L2, L2 e L3, e entre as lâmpadas L1 e L2 com a lâmpada L3.
2.2 O que acontece às lâmpadas L2 e L3 se a lâmpada L1 fundir?
2.3 O que acontece às lâmpadas L1 e L2 se a lâmpada L3 fundir?
2.1 L1 e L2 ⇒ Encontram-se associadas em série.
L2 e L3 ⇒ Encontram-se associadas em paralelo.
Entre as lâmpadas L1 e L2 com a lâmpada L3. ⇒ Encontram-se associadas em paralelo com a lâmpada L3.
2.2 Se a lâmpada L1 fundir, a lâmpada L2 apaga, mas a lâmpada L3 continua acesa.
2.3 Se a lâmpada L3 fundir, as lâmpadas L1 e L2 continuam acesas.
3. Observa o circuito, com três lâmpadas.
Se a lâmpada L2 fundir, …
(A) … apagam-se L1 e L3.
(B) … as restantes continuam acesas.
(C) … apenas L3 se apaga.
(D) … apenas L1 se apaga.
- Opção (A)
4. Observa o circuito elétrico da figura seguinte.
Indica o que sucede às lâmpadas se:
4.1 desenroscar a lâmpada L1;
4.2 abrir o interruptor A;
4.3 eliminar a lâmpada L5;
4.4 desenroscar a lâmpada L3;
4.5 abrir o interruptor B.
4.1 L1 , L2 , L3 , L4 , L5 , apagam-se.
4.2 L1 , L2 , L3 , L4 , L5 , apagam-se.
4.3 L1 , L2 , L3 , L5 , continuam acesas.
4.4 L2 , apagam-se.
L1 , L4 , L5 , continuam acesas.
4.5 L4 , L5 , apagam-se.
L1 , L2 , L3 , continuam acesas.
5. Observa o circuito, com três lâmpadas.
Se mais uma lâmpada for instalada em série no circuito, a luminosidade de L1, L2 e L3 …
(A) … aumenta.
(B) … diminui apenas se a lâmpada for instalada entre L1 e K2.
(C) … diminui.
(D) … não se altera.
- Opção (C)
6. Completa as frases seguintes de forma a obteres afirmações verdadeiras.
6.1 A energia elétrica é uma _______ de energia que é transferida da _______ para o _______ de um circuito elétrico.
6.2 A eletrização por fricção resulta de uma transferência de _______ entre corpos.
6.3 Numa associação em _______ , os componentes elétricos encontram-se instalados sequencialmente e a corrente elétrica não se divide.
6.4 De acordo com o sentido convencional, as cargas elétricas circulam, através do condutor elétrico , do polo ________ para o polo ________ da fonte de energia.
6.5 Bons condutores elétricos são todos os materiais que possuem _______ ou _______ com _______ mobilidade.
6.6 Só se estabelece uma corrente elétrica entre dois materiais se entre eles houver uma _______.
6.1 A energia elétrica é uma forma de energia que é transferida da fonte para o recetor de um circuito elétrico.
6.2 A eletrização por fricção resulta de uma transferência de eletrões entre corpos.
6.3 Numa associação em série , os componentes elétricos encontram-se instalados sequencialmente e a corrente elétrica não se divide.
6.4 De acordo com o sentido convencional, as cargas elétricas circulam, através do condutor elétrico , do polo positivo para o polo negativo da fonte de energia.
6.5 Bons condutores elétricos são todos os materiais que possuem eletrões ou iões com grande mobilidade.
6.6 Só se estabelece uma corrente elétrica entre dois materiais se entre eles houver uma diferença de potencial elétrico.
7. Considera a seguinte associação de lâmpadas.
7.1 Indica o nome da associação de lâmpadas.
7.2 Completa os espaços.
- Quando uma lâmpada avaria ________________.
- É igual em todas as lâmpadas ________________.
7.1 Em série
7.2
- Quando uma lâmpada avaria as restantes continuam acesas.
- É igual em todas as lâmpadas a tensão entre os terminais.
8. Seleciona a opção que completa a frase.
As baterias e as pilhas são exemplos de …
(A) … recetores que transformam a energia elétrica noutro tipo de energia.
(B) … geradores de corrente elétrica do circuito.
(C) … interruptores, para fechar ou abrir o circuito elétrico .
(D) … componentes elétricos que estabelecem a ligação entre todos os constituintes do circuito.
- Opção (B)

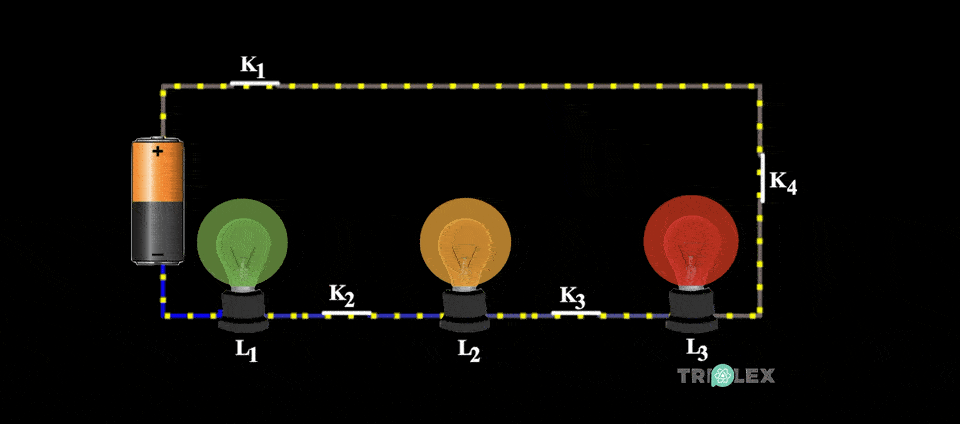

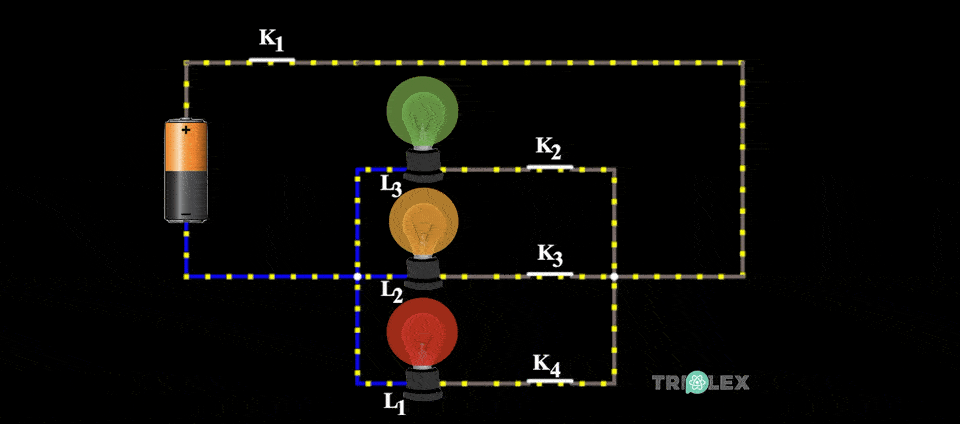

9. Observa o circuito, com três lâmpadas.
Para desligar as três lâmpadas …
(A) … é necessário abrir o interruptor K1.
(B) … basta abrir um dos quatro interruptores.
(C) … é necessário abrir os quatro interruptores.
(D) … é necessário abrir os interruptores K2 e K3.
- Opção (B)
10. Esquematiza um circuito elétrico, com uma associação de duas resistências em paralelo e um interruptor que comanda as duas resistências em simultâneo.
11. Considera o circuito elétrico, presente numa lanterna.
11.1 Identifica e refere a função da fonte de energia.
11.2 Identifica e refere a função do recetor de energia.
11.3 Indica a função do componente A.
11.4 Sugere um material que possa fazer parte da constituição do componente B da lanterna.
11.5 Refere como se encontram associadas as pilhas no interior da lanterna.
11.1 As pilhas são a fonte de energia responsável por gerar corrente elétrica no circuito.
11.2 A lâmpada converte a energia elétrica em energia luminosa.
11.3 O componente A é o interruptor tem a função de fechar e abrir o circuito elétrico, permitindo ou interrompendo a circulação da corrente elétrica.
11.4 Deve ser um material cuja composição não permita a passagem da corrente elétrica, como, por exemplo, a borracha ou o plástico, que são maus condutores elétricos (ou isoladores).
11.5 As pilhas encontram-se associadas em série.
12. Observa o circuito, com três lâmpadas.
12.1 Explica o que acontece se a lâmpada L1 fundir.
12.2 Indica o que se observa na luminosidade de L1 e L2 se a ramificação de L3 for retirada.
12.1 Se a lâmpada L1 fundir, a ramificação desta lâmpada fica interrompida. A lâmpada L1 deixa de funcionar mas as restantes, L2 e L3, continuam acesas.
12.2 A luminosidade das lâmpadas mantém-se.
13. O primeiro gerador elétrico foi inventado cerca do ano de 1800.
13.1 Refere como se designa vulgarmente o primeiro gerador e o nome do seu inventor.
13.2 Descreve a constituição do primeiro gerador.
13.1 O primeiro gerador, designado por pilha de Volta, foi inventado por Alessandro Volta.
13.2 A pilha de Volta é constituída por discos de cobre e zinco empilhados alternadamente e intercalados por tecido humedecido com uma solução salina e ligados por um fio condutor.
14. Esquematiza um circuito elétrico, com uma associação em série de uma resistência e uma lâmpada, com um interruptor.
15. Observa o circuito elétrico representado na figura.
15.1 Esquematiza o circuito elétrico representado na figura.
15.2 Completa a seguinte frase.
“A lâmpada L1, encontra-se associada em _______ com as restantes, enquanto a lâmpada L5 está associada em ________ com L2 e L3.”
15.1
15.2
“A lâmpada L1, encontra-se associada em série com as restantes, enquanto a lâmpada L5 está associada em paralelo com L2 e L3.”

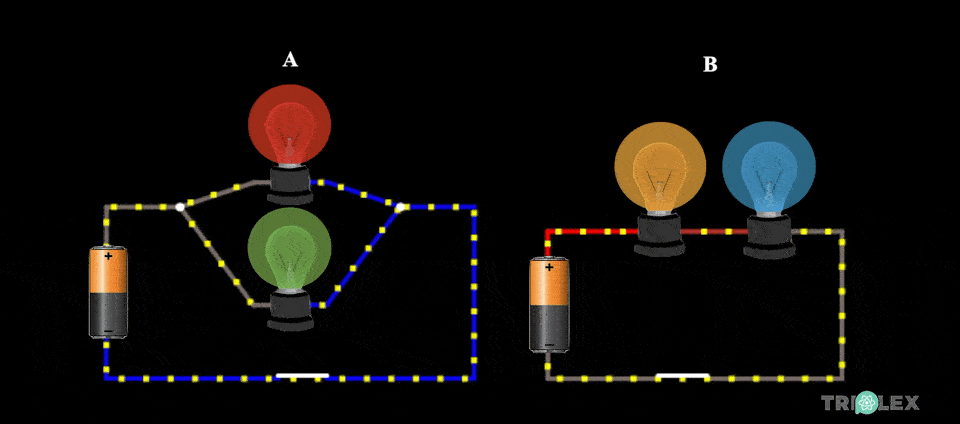

16. Considera os circuitos A e B, ambos com duas lâmpadas diferentes.
Indica qual(ais) dos circuitos representado na figura corresponde a cada afirmação:
16.1 O valor da corrente elétrica é igual nas 2 lâmpadas.
16.2 A tensão entre os dois terminais de cada uma das lâmpadas é igual
16.3 A luminosidade das duas lâmpadas é diferente.
16.4 O valor da corrente elétrica é diferente nas duas lâmpadas.
16.1 Circuito B
16.2 Circuito A
16.3 Circuito A e B
16.4 Circuito A
17. Seleciona a opção que completa a frase.
A utilização da corrente elétrica em segurança implica …
(A) … reparar os eletrodomésticos quando se encontram em pleno funcionamento.
(B) … desligar os aparelhos elétricos puxando violentamente os seus fios.
(C) … evitar o contacto dos aparelhos elétricos, em funcionamento, com a água ou humidade.
(D) … reparar as tomadas elétricas, em funcionamento, com ferramentas sem isolamento.
- Opção (C)
18. Esquematiza um circuito elétrico, com uma associação de duas lâmpadas em paralelo e um interruptor para comandar cada lâmpada.
19. Completa as frases seguintes de forma a obteres afirmações verdadeiras.
19.1 Num circuito elétrico todos os componentes têm de ser ________ condutores elétricos e só há passagem de corrente elétrica quando o circuito está _________.
19.2 Segundo o sentido real da corrente elétrica, as cargas elétricas circulam, através do condutor elétrico, do polo ________ para o polo _______ da fonte de energia.
19.3 Se um corpo estiver eletrizado com carga elétrica_______, isso significa que recebeu eletrões.
19.4 Numa associação de componentes elétricos em ________ , a corrente elétrica divide-se nos nós do circuito.
19.5 Os _______ condutores de corrente elétrica também podem ser chamados de isolantes.
19.6 A corrente elétrica é um fluxo ________ de cargas elétricas.
19.1 Num circuito elétrico todos os componentes têm de ser bons condutores elétricos e só há passagem de corrente elétrica quando o circuito está fechado.
19.2 Segundo o sentido real da corrente elétrica, as cargas elétricas circulam, através do condutor elétrico, do polo negativo para o polo positivo da fonte de energia.
19.3 Se um corpo estiver eletrizado com carga elétrica negativa, isso significa que recebeu eletrões.
19.4 Numa associação de componentes elétricos em paralelo, a corrente elétrica divide-se nos nós do circuito.
19.5 Os maus condutores de corrente elétrica também podem ser chamados de isolantes.
19.6 A corrente elétrica é um fluxo ordenado de cargas elétricas.
